پمپ سانتریفیوژ شیمیایی تک مرحله ای IHF

صفحه اصلی / محصولات / پمپ های گریز از مرکز / پمپ سانتریفیوژ شیمیایی تک مرحله ای IHF
پمپ سانتریفیوژ شیمیایی تک مرحله ای IHF
  • پمپ سانتریفیوژ شیمیایی تک مرحله ای IHF

پمپ سانتریفیوژ شیمیایی تک مرحله ای IHF

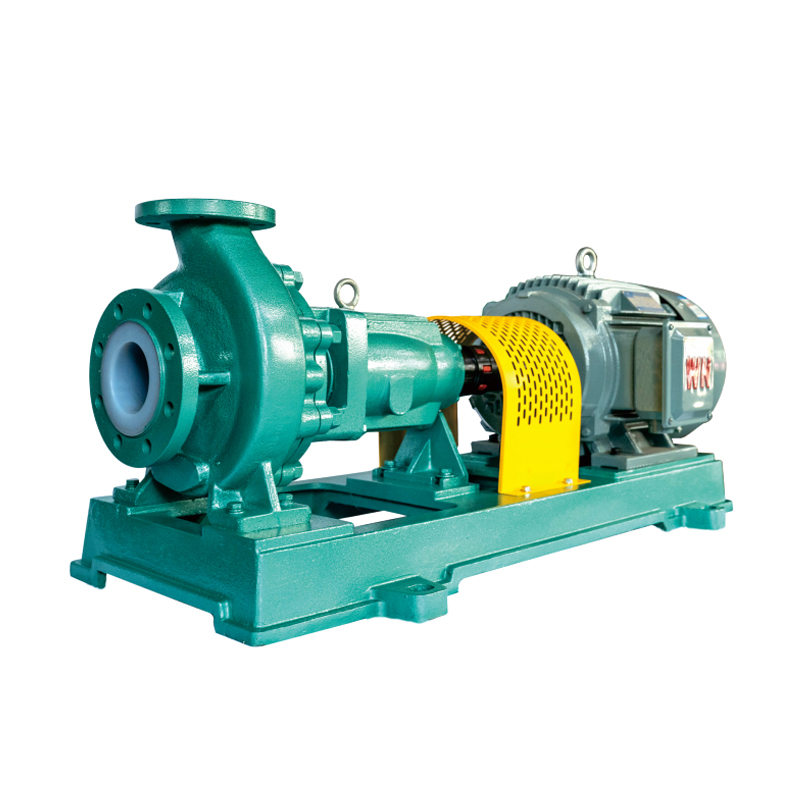

پمپ گریز از مرکز شیمیائی فلوروپلاستیک آلیاژی تک مرحله ای تک مکش سری IHF (پمپ گریز از مرکز IHF) مطابق با استانداردهای بین المللی طراحی و تولید شده است و فناوری پمپ های غیر فلزی پیشرفته را یکپارچه می کند. محفظه پمپ با یک پوسته فلزی با پوشش پروپیلن پرفلوئورواتیلن (F46) ساخته شده است. پوشش پمپ، پروانه و آستین شفت دارای درج های فلزی هستند که از طریق روش پخت و پرس در فلوروپلاستیک محصور شده اند. مهر و موم مکانیکی دم خارجی با یک حلقه ثابت ساخته شده از 99.9% سرامیک آلومینا (یا کاربید سیلیکون) و یک حلقه چرخان ساخته شده از مواد پرکننده PTFE طراحی شده است که از مقاومت در برابر خوردگی عالی، سایش و عملکرد آب بندی عالی اطمینان می دهد.

هر دو ورودی و خروجی پمپ با فولاد ریخته گری تقویت شده اند تا مقاومت فشار آن را بهبود بخشند. پمپ سانتریفیوژ IHF به دلیل مقاومت عالی در برابر خوردگی و سایش، تحمل دمای بالا، دوام، استحکام مکانیکی بالا و عملکرد روان، در کاربرد عملی بسیار مورد توجه قرار گرفته است. پمپ دارای ساختاری با طراحی خوب است که باعث آب بندی قابل اعتماد، تعمیر و نگهداری آسان و عمر طولانی می شود، در حالی که زمان خرابی را به حداقل می رساند و تخصص فنی مورد نیاز برای نگهداری را کاهش می دهد.

این پمپ که مطابق با استانداردهای ISO2858 و HG/T3183 ساخته شده است، ابعاد رابط این پمپ با سایر مدل‌های پمپ شیمیایی مانند IH، CZ و غیره هماهنگ است و از سازگاری، راندمان بالا و حداقل لرزش اطمینان می‌دهد.

پمپ های سانتریفیوژ سری IHF به طور گسترده در صنایع مختلف از جمله بیوداروسازی، پتروشیمی، متالورژی معدن، چاپ و رنگرزی منسوجات، تولید برق، فرآوری مواد غذایی، کاغذسازی، آبکاری، تصفیه فاضلاب، تصفیه گازهای دودکش، انرژی های نو و مواد جدید استفاده می شود.

پمپ های سری IHF به طور معمول دارای یک مهر و موم مکانیکی خارجی یک طرفه WB2 هستند. حلقه مهر و موم مکانیکی کاربید سیلیکون سبک وزن است و دارای ضریب انبساط حرارتی کم، سختی بالا، استحکام عالی در دمای بالا، پایداری ابعادی خوب در دماهای بالا، مقاومت در برابر خوردگی قوی، مدول الاستیسیته بالا و عمر مفید طولانی است.

گزینه‌های سفارشی‌سازی برای پمپ‌های سری IHF در دسترس هستند و آب‌بند مکانیکی را می‌توان برای برآوردن نیازهای خاص شرایط کاری مختلف طراحی کرد. برای کار با محیط های خورنده با تبلور یا ذرات جامد، می توان یک مهر و موم مکانیکی دو طرفه با شستشوی آب را انتخاب کرد.

اجزای جعبه یاتاقان پمپ های IHF از روغن کاری گریس، جلوگیری از نشت روغن، لغزش یاتاقان، افزایش بیش از حد دما و آسیب یاتاقان استفاده می کنند.

ساختار ساده پمپ های سری IHF تعمیر و نگهداری را ساده می کند، به طور قابل توجهی مهارت های فنی مورد نیاز پرسنل تعمیر و نگهداری را کاهش می دهد و جداسازی و تعمیر را ساده می کند.

برنامه های کاربردی:
زمینه های استفاده: پمپ گریز از مرکز IHF به طور گسترده در صنایع مختلف از جمله حفاظت از محیط زیست، نفت، مواد شیمیایی، مواد غذایی، بیوداروها، تولید برق، متالورژی، هوافضا و غیره استفاده می شود. این به ویژه برای کاربرد در پالایشگاه ها، کارخانه های اتیلن، کارخانه های فرآوری گاز طبیعی، کارخانه های شیمیایی، کارخانه های داروسازی، نیروگاه های سوخت هسته ای، نیروگاه های هسته ای و سایر بخش های صنعتی مناسب است.

کاربردهای محصول: مقاومت در برابر خوردگی و سایش پمپ گریز از مرکز IHF از طریق استفاده عملی گسترده به اثبات رسیده است. برخی از برنامه های کاربردی کلیدی عبارتند از:

انتقال مواد خورنده در تولید مواد شیمیایی

تصفیه فاضلاب کلر و افزودن اسید در فرآیندهای سود سوزآور غشای یونی (به طور گسترده در کارخانه های سود سوز آور غشای یونی خانگی استفاده می شود).

انتقال الکترولیت در ذوب فلزات غیر آهنی

فرآیندهای اسیدشویی در خودروسازی

صنایع دارویی، پتروشیمی، برق، آبکاری، رنگرزی، سموم دفع آفات، کاغذسازی، مواد غذایی و نساجی.

حمل و نقل طولانی مدت اسید سولفوریک غلیظ، اسید کلریدریک، اسید هیدروفلوئوریک، اسید نیتریک، آکوا رژیا، قلیایی های قوی، اکسیدان های قوی، حلال های آلی، عوامل کاهنده و سایر محیط های بسیار خورنده در دماهای بین -20 درجه سانتی گراد تا 150 درجه سانتی گراد بدون هیچ آسیبی. این امر آن را به یکی از محبوب ترین انتخاب ها برای کاربران در چنین صنایعی تبدیل می کند.

مواد:
محفظه پمپ از یک پوسته فلزی پوشیده شده با پروپیلن پرفلوئورواتیلن (F46، PFA) ساخته شده است، در حالی که پوشش پمپ و پروانه با محصور کردن درج های فلزی با فلوروپلاستیک از طریق فرآیند تف جوشی و پرس ساخته می شوند. مهر و موم مکانیکی بیرونی پیشرفته برای شفت استفاده می شود، با حلقه ثابت ساخته شده از سرامیک آلومینا (یا کاربید سیلیکون)، و حلقه چرخان ساخته شده از مواد پرکننده PTFE، که مقاومت بالایی در برابر خوردگی و سایش ایجاد می کند. ورودی و خروجی با فولاد ریخته گری تقویت شده است که تحمل پمپ را در برابر دما و فشار به طور قابل توجهی افزایش می دهد. در صورت نیاز، طرح‌های سفارشی و گزینه‌های ساخت برای برآورده کردن شرایط عملیاتی خاص در دسترس هستند.

دریافت یک نقل قول
PREV：پمپ گریز از مرکز از آلیاژ پلاستیک فلورین FSB
بعدی：مقاله بعدی وجود ندارد
  • توضیحات
  • تماس با ما

فیلدهای کاربردی
پزشکی بیولوژیکی، پتروشیمی، معدن، متالورژی، چاپ و رنگرزی پارچه، برق، مواد غذایی، کاغذسازی، آبکاری، تصفیه فاضلاب، دودکش
تصفیه گاز، انرژی های جدید، مواد جدید و سایر صنایع.

استفاده از پمپ
انتقال غلظت های مختلف اسید سولفوریک، اسید کلریدریک، اسید نیتریک، اسید هیدروفلوئوریک، قلیایی قوی، اکسید کننده قوی، احیا کننده و محیط خورنده قوی مانند یون کلر. می تواند در برابر تمام فولاد ضد زنگ برای مقاومت در برابر خوردگی، به جای آلیاژ تیتانیوم گران، پول، مقاوم باشد.

دستورالعمل طراحی
پمپ سانتریفیوژ تک مرحله ای تک مکش پلاستیکی فلورین افقی IHF مطابق با استاندارد بین المللی است و با فرآیند طراحی و ساخت پمپ غیرفلزی ترکیب شده است. بدنه پمپ هزینه پوشش پوسته فلزی (F46، PFA) را می پذیرد، پوشش پمپ، پروانه و غلاف شفت پلاستیک فلوئور با درج فلزی است که برون سپاری سرکوب کل زینترینگ و تبدیل می شود، مهر و موم شفت نصب شده در خارج با استفاده از آب بند مکانیکی پیشرفته، انتخاب ایستا 99.9٪ آلومینا یا مواد پرکننده سیلیکون، آلومینا 99.9٪ یا مواد پرکننده سیلیکون مهر و موم عالی مقاوم در برابر خوردگی واردات و صادرات پمپ از تقویت کننده های فولادی ریخته گری استفاده می کند تا فشار ملایم تحمل بر عملکرد پمپ را افزایش دهد. استفاده عملی نشان می دهد که پمپ دارای مقاومت در برابر خوردگی، مقاومت در برابر سایش، مقاومت در برابر درجه حرارت بالا، پیر نشدن، استحکام مکانیکی بالا، عملکرد صاف، ساختار معقول، عملکرد پیشرفته، مهر و موم قابل اعتماد، تعمیر و نگهداری آسان جداسازی قطعات، عمر طولانی است.

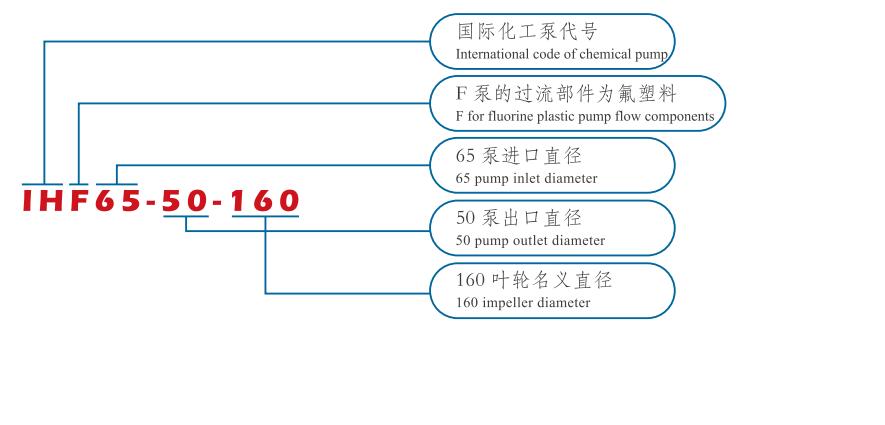

شماره مدل ظرفیت جریان (m³/h) سر پمپ (متر) قدرت موتور (KW) سرعت چرخش (r/min) کارایی (%) NPSH r (متر) قطر (میلی متر)
ورودی خروجی
IHF40-25-125 4 23 1.5 2900 32 2.5 40 25
6 20
8 18.5
2 5.5 0.55 1450 28 2.5
3 5
4 4.5
IHF40-25-160 4 34 2.2 2900 30 3
6 32
8 28
2 9 0.55 1450 24 3
3 8
4 7
IHF40-25-200 4 52 4 2900 26 3
6 50
8 48
2 13.5 0.75 1450 22 3
3 12.5
4 12
IHF40-25-250 4 82 7.5 2900 22 4.5 40 25
6 80
8 78
2 20.5 1.5 1450 20 4.5
3 20
4 19.5
IHF50-32-125 10 23 2.2 2900 51 3 50 32
12.5 20
15 18.5
5 5.5 0.55 1450 46 3
6.3 5
8 4.5
IHF50-32-160 10 34 4 2900 41 3
12.5 32
15 28
5 9 0.55 1450 37 3
6.3 8
8 7
IHF50-32-200 8 52 7.5 2900 36 3
12.5 50
17 48
5 13.5 1.1 1450 30 3
6.3 12.5
8 12
IHF50-32-250 10 82 15 2900 30 4.5
12.5 80
15 78
5 20.5 1.5 1450 26 4.5
6.3 20
8 19.5
IHF65-50-125 15 23 3 2950 58 3.5 65 50
25 20
30 18.5
7.5 5.5 0.55 1450 52 3.5
12.5 5
15 4.5

شماره مدل ظرفیت جریان (m³/h) سر پمپ (متر) قدرت موتور (KW) سرعت چرخش (r/min) کارایی (%) NPSH r (متر) قطر (میلی متر)
ورودی خروجی
IHF65-50-160 15 34 5.5 2900 50 3.5 65 50
25 32
30 28
7.5 9 1.1 1450 45 3.5
12.5 8
15 7
IHF65-40-200 15 52 11 2900 46 3.5 40
25 50
30 48
7.5 13.5 1.5 1450 40 3.5
12.5 12.5
15 12
IHF65-40-250 15 82 18.5 2900 43 3.5
25 80
30 78
7.5 20.5 3 1450 39 3.5
12.5 20
15 19.5
IHF80-65-125 40 23 7.5 2900 48 4 80 65
50 20
60 18.5
15 5.5 1.1 1450 43 4
25 5
30 4.5
IHF80-65-160 40 34 11 2900 61 4
50 32
60 28
15 9 1.5 1450 56 4
25 8
30 7
IHF80-50-200 35 52 15 2900 63 4 50
50 50
60 48
15 13.5 2.2 1450 57 4
25 12.5
30 12
IHF80-50-250 35 80 30 2900 49 4.5 80 50
50 78
60 76
15 20.5 5.5 1450 46 4.5
25 20
30 19.5
IHF80-50-315 40 127 45 2900 42 5
50 125
60 120
15 34 11 1450 35 5
25 32
30 30
IHF100-80-125 80 22 15 2900 54 4.5 100 80
100 20
120 18.5
40 5.5 2.2 1450 50 4.5
50 5
60 4.5
IHF100-80-160 80 34 18.5 2900 67 4.5
100 32
120 28
40 9 2.2 1450 63 4.5
50 8
60 7
IHF100-65-200 80 52 30 2900 70 4.5 65
100 50
120 48
40 13.5 5.5 1450 66 4.5
50 12.5
60 12
IHF100-65-250 70 82 45 2900 65 5
100 80
120 78
40 20.5 7.5 1450 62 5
50 20
60 19.5

شماره مدل ظرفیت جریان (m³/h) سر پمپ (متر) قدرت موتور (KW) سرعت چرخش (r/min) کارایی (%) NPSH r (متر) قطر (میلی متر)
ورودی خروجی
IHF100-65-315 70 127 75 2900 50 5.2 100 65
100 125
120 123
40 34 15 1450 46 5.2
50 32
60 30
IHF125-100-160 130 34 30 2900 61 5 125 100
150 32
170 28
65 9 4 1450 56 5
75 8
85 7
IHF125-100-200 130 52 45 2900 63 5 100
150 50
170 48
65 13.5 11 1450 55 5
75 12.5
85 12
IHF125-100-280 150 102 110 2900 60 6
200 100
240 96
80 27 18.5 1450 56 6
100 25
120 23
IHF125-100-315 80 34 18.5 1450 60 5.5
100 32
120 30
IHF125-100-400 80 53 30 1450 65 6 125 100
100 50
120 48
IHF150-125-250 150 20.5 22 1450 60 5 150 125
200 20
240 18
IHF150-125-315 150 34 30 1450 70 5.5 150 125
200 32
240 30
IHF150-125-400 150 52 55 1450 65
200 50
240 48
IHF200-150-250 250 21 45 1450 58 6 200 150
400 20
480 18
IHF200-150-315 250 34 75 1450 60 6
400 32
480 30
IHF200-150-400 250 52 90 1450 67 6.5
400 50
480 48
IHF250-200-315 400 34 90 1450 75 6.5 250 200
600 32
700 28
IHF250-200-400 400 53 132 1450 68 6.5
600 50
700 47
IHF300-250-315 800 34 160 1450 80 7 300 250
950 32
1100 30
IHF300-250-400 800 53 185 1450 77 7
980 50
1100 47
IHF400-350-600 2000 32 355 980 65 6 400 350
IHF550-500-800 3600 36 710 750 65 5 550 500

شرایط کار

قطر پمپ 25 میلی متر - 400 میلی متر
دمای کاری - 20 ℃ - 180 ℃
محدوده ظرفیت جریان 1.6m³/h - 2600m³/h
محدوده سر پمپ 5 متر - 130 متر
محدوده مواد آستر FEP (F46)، PFA
استاندارد طراحی شده GB/T9969، ISO5828
